Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Criptas Lun 08 Giu 2009, 09:09

Ecco come promesso la guida per il montaggio del
parafango posteriore Ermax.
Incominciamo a vedere cosa abbiamo in mano:

Guida definitiva per il montaggio del parafango posteriore della Ermax 014


Ci sono 3 bulloni, uno (quello con la rondella +
grande) da 4 (brugola) e 2 da 3 (sempre brugola) 2 gabbiette.
2 saranno le cose che ci resteranno in mano e francamente è una cosa un pò
bruttina ma lo vediamo dopo




Smontiamo il paracatena, un bullone chiaro ed
evidente è vicino alla corona, e con una chiave da 10 lo togliamo, mentre,
all'altezza della pedana sinistra, vicino alla catena (bisogna inchinarsi) c'è
bullone brugola (misura 4).


Guida definitiva per il montaggio del parafango posteriore della Ermax 113
Guida definitiva per il montaggio del parafango posteriore della Ermax 215


Dalla parte opposta del paracatena e bloccato dalla
solita vite di plastica che con 1/4 di giro a sinistra si toglie, e il
paracantena è tolto.


Guida definitiva per il montaggio del parafango posteriore della Ermax 312


Adesso dobbiamo smontare il para ammortizzatore
(questo non me lo aspettavo perchè non verrà + rimontato e sinceramente per me
è mancante come cosa).
Incominciamo con lo sganciare il distanziale tubo freni che sta sulla destra, basta
premere leggermente con una pinza le 2 alette e anche questo è tolto.


Guida definitiva per il montaggio del parafango posteriore della Ermax 414

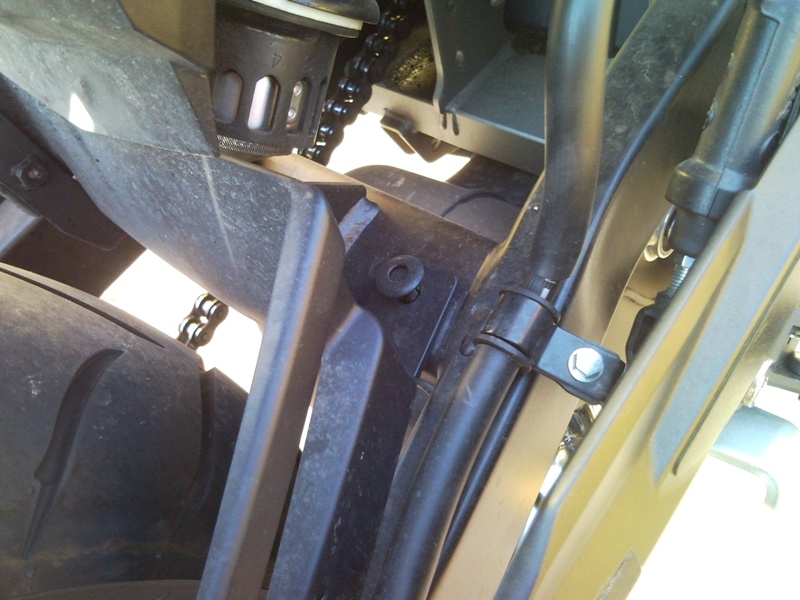

Più avanti il solito perno con pressione in mezzo,
click, e viene via!!!:


Guida definitiva per il montaggio del parafango posteriore della Ermax 512


Passiamo a sinistra, e oltre la catena c'è un
bullone da 10, (2 foto):


Guida definitiva per il montaggio del parafango posteriore della Ermax 612
Guida definitiva per il montaggio del parafango posteriore della Ermax 714


Ed ecco che il para ammo è tolto:

Guida definitiva per il montaggio del parafango posteriore della Ermax Snc00110


Bene, inseriamo le graffette in dotazione con la parte filettata verso destra (tutte e due), come in
figura:


Guida definitiva per il montaggio del parafango posteriore della Ermax 812
Guida definitiva per il montaggio del parafango posteriore della Ermax 913


Adesso facendo attenzione a non graffiarlo,
passiamo il parafango da sinistra verso destra come in foto:


Guida definitiva per il montaggio del parafango posteriore della Ermax 1012


Appuntiamo i bulloni come in figura. ATTENZIONE
SOLO APPUNTATI!!


Guida definitiva per il montaggio del parafango posteriore della Ermax 1112


Guida definitiva per il montaggio del parafango posteriore della Ermax 1212

Bene siamo quasi alla fine, centriamo la gomma e
facciamo in modo che ci sia spazio a sufficenza tra ruota e parafango, come
siamo sicuri, stringiamo i bulloni e rimettiamo il pernetto con il perno
interno del para ammo nella sua posizione originale ed il gioco è fatto!! Ecco il risultato:


Guida definitiva per il montaggio del parafango posteriore della Ermax 1310

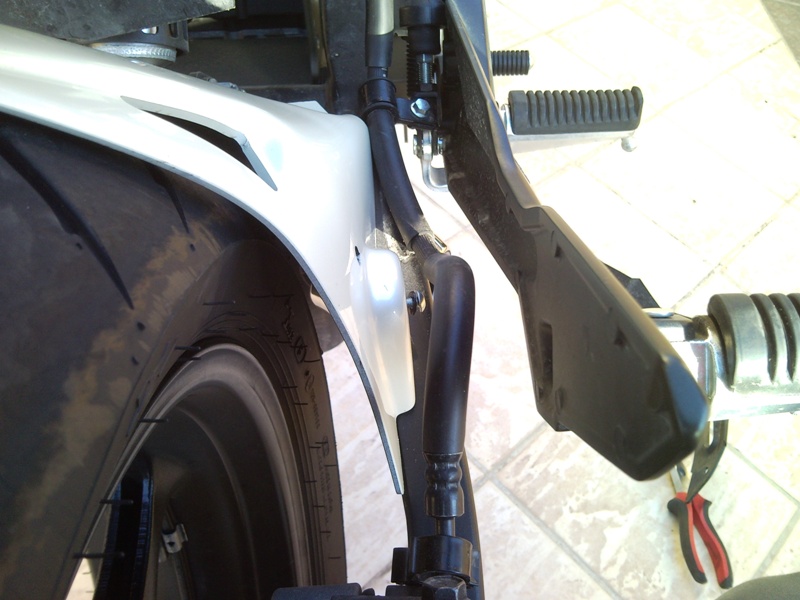

Non dimenticate di rimontare il distanziale del tubo freni come in foto sopra!


Guida definitiva per il montaggio del parafango posteriore della Ermax 1410
Guida definitiva per il montaggio del parafango posteriore della Ermax 1510

Il tutto l'ho fatto senza cavalletto moto per far capire che si può tranquillamente fare con il suo cavalletto!

Attrezzi: chiave a occhio da 10, cacciavite a croce e uno sottile a taglio, pinza a becco storto, brugole misura 3 e 4!!


Personalmente non vale la candela, il prodotto non
è un gran chè e ci perdiamo un pezzo che
secondo me doveva essere recuperato, + avanti vedrò di trovare un
sistema per rimontarlo. Le grate non le ho montate per questioni di tempo, ma
non hanno agganci e quindi andranno incollate con molta probabilità a cplla a
caldo e quindi non credo che reggeranno!! Le rondelle dei bulloni sono in gomma e secondo me sottodimensionate, tutto sostituibile, ma per il prezzo che ti fanno pagare è esagerato!!
Cmq, giudicate voi!

E' tutto ciao belli!


Ultima modifica di Criptas il Dom 14 Giu 2009, 04:16 - modificato 2 volte.

Criptas
Utente
Utente

Ratto
N° Messaggi : 336
Reputazione : 5911
Reputazione : 2
Compleanno : 29.07.72
Data d'iscrizione : 30.05.09
Età : 51
Località : Cagliari

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Wild Lun 08 Giu 2009, 09:21

bellissima guida...grazie...peccato si per il para ammortizzatore...

però alla fine cri è un gran bell'effetto sai...

ma curiosità...il bianco è proprio il suo????
Wild
Wild
XJ6 Naked
XJ6 Naked

Gallo
N° Messaggi : 105
Reputazione : 5509
Reputazione : 0
Compleanno : 13.03.81
Data d'iscrizione : 31.05.09
Età : 43
Località : Vicenza

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Yac Lun 08 Giu 2009, 10:14

Complimenti Criptas, e grazie mille.
effettivamente il colore sembra leggermente differente...
Yac
Yac
XJ6 Naked
XJ6 Naked

Capra
N° Messaggi : 200
Reputazione : 5627
Reputazione : 0
Compleanno : 29.07.79
Data d'iscrizione : 27.05.09
Età : 44
Località : Bologna
Occupazione/Hobby : disegnatore-progettista CAD / Ju-Jitsu

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Admin Lun 08 Giu 2009, 11:24

Grazie Criptas, sei un mito!
Scusa per la rieditazione non permessa, ma proprio come diceva Mid (messaggio cancelato), l'ho fatto per evitare spiacevoli equivoci come quello di Gigi.

Grazie infinite, perchè l'altro giorno mi ero posto di montarlo e non riscivo, adesso, però, so almeno come fare e può darsi che lo faccia da solo!

Io penso di lasciarlo nero e dove hai la scritta "Ermax" cercherò di mettere una bella sigla XJ6

P.S. La discussione, visto che non riguarda più il discorso "GUIDA" continua al solito posto: https://yamahaxj6.forumattivo.com/xj6-elaborazioni-ufficiali-e-non-f5/parafango-posteriore-ermax-t62-75.htm

Admin
XJ6 Mod
XJ6 Mod

Dragone
N° Messaggi : 2623
Reputazione : 7460
Reputazione : -2
Compleanno : 04.11.76
Data d'iscrizione : 08.05.09
Età : 47
Località : Palermo

https://yamahaxj6.forumattivo.com

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Fabius Dom 14 Giu 2009, 10:26

Grande Criptas Sempre utilissimo il tuo prezioso aiuto !!!!!!!!!
Complimenti !!!! Very Happy
Fabius
Fabius
XJ6 Admin
XJ6 Admin

Dragone
N° Messaggi : 2874
Reputazione : 24792
Reputazione : 8
Compleanno : 04.11.76
Data d'iscrizione : 28.05.09
Età : 47
Località : Palermo
Occupazione/Hobby : Direttore Tecnico TLC/Lotta Greco Romana

https://yamahaxj6.forumattivo.com/

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Admin Dom 14 Giu 2009, 19:33

Montato venerdì mattina, poi metto le foto, grazie CRIPTAS!

Admin
XJ6 Mod
XJ6 Mod

Dragone
N° Messaggi : 2623
Reputazione : 7460
Reputazione : -2
Compleanno : 04.11.76
Data d'iscrizione : 08.05.09
Età : 47
Località : Palermo

https://yamahaxj6.forumattivo.com

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da sasaben Mer 17 Giu 2009, 22:40

Complimenti per le istruzioni proprio complete devo dire. Io ho montato il parafango posteriore Ermax smadonnando non poco, sono daccordo con te sul recupero del para ammortizzatore anche se credo sia impossibile farlo. Io le griglie le ho montate e dopo due mesi sono ancora li guarda :
Guida definitiva per il montaggio del parafango posteriore della Ermax Moto210
sasaben
sasaben
XJ6 Naked
XJ6 Naked

Tigre
N° Messaggi : 225
Reputazione : 5599
Reputazione : 0
Compleanno : 06.07.74
Data d'iscrizione : 17.06.09
Età : 49
Località : Milano
Occupazione/Hobby : Hobby? pochi ma buoni credo...

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da sasaben Mer 17 Giu 2009, 23:14

Le ho incollate con il silicone che usano i carrozzieri, in verità lo fatto fare proprio dal carrozziere il lavoro cioè verniciatura parafango + incollaggio griglie.
sasaben
sasaben
XJ6 Naked
XJ6 Naked

Tigre
N° Messaggi : 225
Reputazione : 5599
Reputazione : 0
Compleanno : 06.07.74
Data d'iscrizione : 17.06.09
Età : 49
Località : Milano
Occupazione/Hobby : Hobby? pochi ma buoni credo...

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da AF1 Ven 02 Apr 2010, 05:40

Ciao Criptas volevo ringraziati per la tua chiarissima ed ottima guida.
Ho montato il parafango questa mattina in circa un'oretta in modo perfetto grazie alle tue indicazioni.
La moto ha cambiato faccia: già era bella prima ma ora.. :face:

AF1
XJ6 Naked
XJ6 Naked

Gatto
N° Messaggi : 117
Reputazione : 5293
Reputazione : 0
Compleanno : 03.03.75
Data d'iscrizione : 26.01.10
Età : 49
Località : Chieti
Occupazione/Hobby : Sistemista informatico/Aeromodellismo

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Ospite Dom 06 Giu 2010, 05:59

scusate ma guardando le foto, ho notato che la catena non è coperta!!! non è pericoloso sto ermax? secondo me grasso e pantaloni a gogo!! non si inpiglia l'orlo? comunque è uno spettacolo!!!! bellissimo :!: :cheers: io ho montato il paracatena in alluminio orig. e copre fino il pignone... fa la sua porca figura anche lui...se riesco compro il parafango orig. e lo faccio verniciare.. voi che ne dite?

Ospite
Ospite


Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty parafango post. ERMAX

Messaggio Da andrea23 Mer 25 Ago 2010, 06:21

Hai ragione sulla qualità del pezzo,mediocre. Grazie x le istruzioni. Ciao

andrea23
XJ6 Naked
XJ6 Naked

Gatto
N° Messaggi : 2
Reputazione : 4995
Reputazione : 0
Compleanno : 28.04.63
Data d'iscrizione : 29.07.10
Età : 60
Località : roncello

Torna in alto Andare in basso

Guida definitiva per il montaggio del parafango posteriore della Ermax Empty Re: Guida definitiva per il montaggio del parafango posteriore della Ermax

Messaggio Da Contenuto sponsorizzato


Contenuto sponsorizzato


Torna in alto Andare in basso

Torna in alto



Permessi in questa sezione del forum:
Non puoi rispondere agli argomenti in questo forum.
